智能照明多模网关

1. 产品简介

本产品是用于智能照明的集4G网关与以太网关为一体的多模网关，可根据用户需求在两种网关之间自由切换使用。当使用4G网关时，可通过4G网关实现手机APP与云平台和照明模块之间的通讯，配合手机APP可远程控制照明设施控制灵活便捷；当使用以太网关时，可通过以太网关实现PC端上位机和照明模块之间的通讯，配合上位机的丰富功能、可视化界面，可以实现对照明模块灵活控制、便捷交互；另外还有一种工作方式是以太网上云平台模式。使用场景广，可用于户外照明控制、景观照明、仓库照明、楼宇亮化控制。

2. 产品功能

控制功能：远程控制灯开、灯灭。

查询功能：远程查询模块数据。

定时功能：设置定时开关。

场    景：一键下发组合场景

3. 产品参照及接线端子说明书

4. 注意事项

1. 模块固定到导轨上后，接入220V交流市电

2. 多模网关模块485数据口AB和智能照明控制模块或智能照明时控模块的A B对应连接、不能接反。

3. 使用4G网关模式时需将天线接头和网关模块上4G天线接口对准拧紧。如果模块安装在密封的配电箱内，无法接收到网络信号，天线的信号接收端需要放到箱体外面有信号的地方。(4G网关需要有信号，才可以进行正常通讯。)

4. 使用以太网关模式时要确保上位机和网关要在一个局域网中，同时需要将SIM卡取出

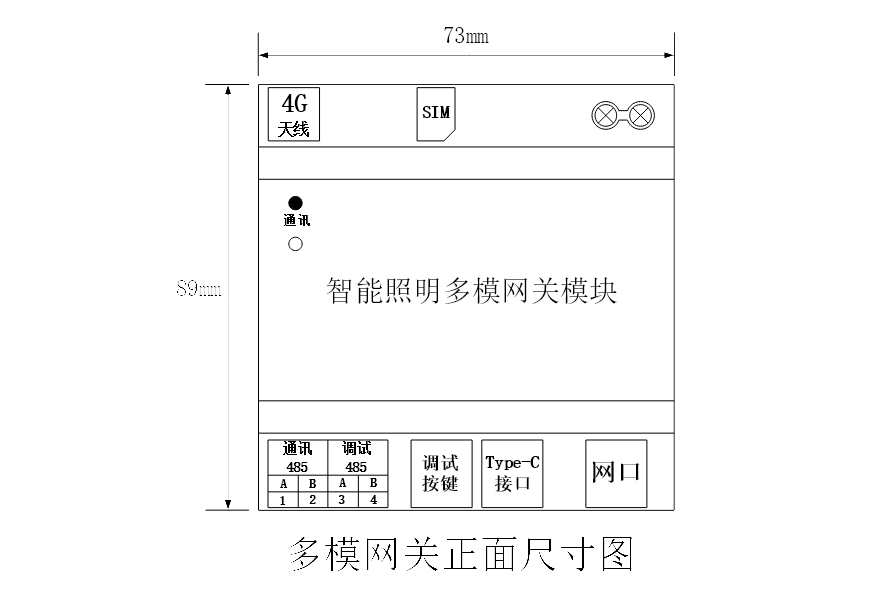

5. 产品尺寸
