智能控制照明模块
产品介绍
智能照明控制系统由开关模块、调光模块、场景控制面板、时钟控制器、干节点输入模块、红外传感器、光照度传感器、电源模块、系统网关等设备组成，将上述各种具备独立控制功能的控制元件用一根数据通讯总线联接起来组成一个控制网络。
智能照明控制系统广泛应用于酒店、场馆、火车站、停车场、机场、会所、餐厅、别墅、学校、商业大楼、家庭等。
二、产品功能及技术参考
功能特点
产品具有远程集中控制与就地控制,消防联动(强启或强切可选),应急手动控制,掉电记忆，断电自锁，负载状态显示自动控制，时间控制，场景设定，光控、人体红外感应、光照度检测、微波检测、电流检测功能GPRS，无线透传。
APP
工作电源:AC220V 50Hz、DC12V、DC24V回路输出: 2.4.6.8.10.12.16路
安装方式
35mm标准导轨安装
通讯方式
l RS485通讯总线，标准Modbus-RTU通讯协议
l CAN通讯总线，标准CAN通讯协议

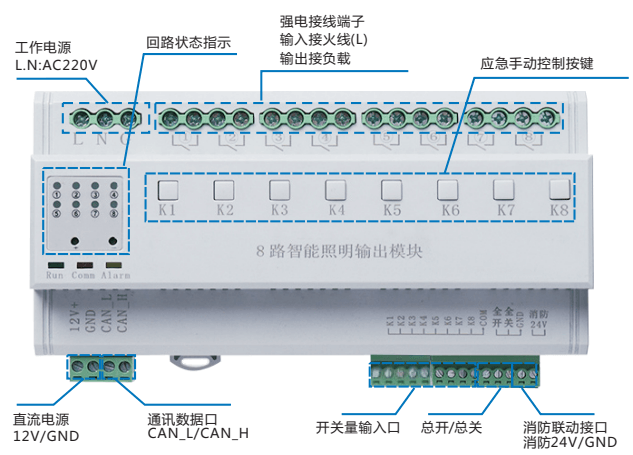

三、产品功能示例
注：AV220V和DC12V/24V不能同时作为输入电源，只能选择一种供电方式。
控制端极限参数（Ta=25C）
|
参数 |
最小值 |
最大值 |
单位 |
|
待机电流 |
- |
20 |
|
|
工作电流（全开时） |
40 |
40*N |
mA |
|
工作电压 |
85 |
265 |
V |
|
工作温度 |
-10 |
+65 |
℃ |
|
贮存温度 |
-20 |
+85 |
℃ |
|
耗散功率 |
0.06 |
4.5 |
℃ |

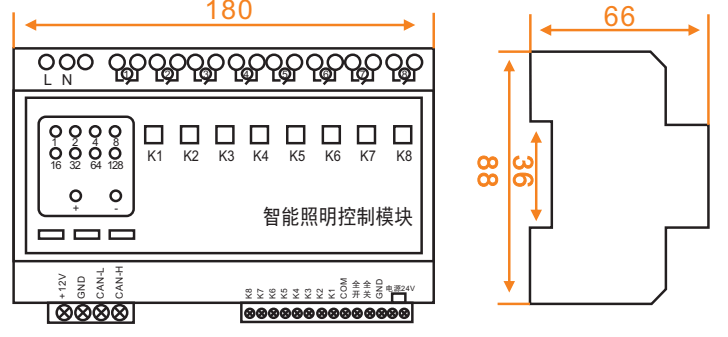

外形尺寸
|
型号规格 |
长 |
厚 |
高 |
导轨宽度 |
|
108 |
66 |
36 |
||
|
6路智能照明模块 |
148 |
66 |
88 |
|
|
180 |
66 |
88 |
36 |
|
|
12路智能照明模块 |
251 |
66 |
88 |
36 |
|
16路智能照明模块 |
258 |
66 |
88 |
36 |
|
智能电源模板 |
72 |
90 |
100 |
36 |
|
7寸智能触摸屏 |
198 |
38 |
138 |
开孔尺寸 |
|
86型触控面板 |
60 |
32 |
62 |
开孔尺寸 |
|
485/CAN网关 |
108 |
66 |
82 |
36 |
|
GPRS无线模块 |
108 |
66 |
82 |
36 |
|
WIFI无线模块 |
108 |
66 |
82 |
36 |
示例
