一、概述

智能照明模块可以广泛应用于酒店、场馆、火车站、停车场、机场、商业大楼、餐厅等照明场景。时控模块集成时间控制、光照控制、消防联动功能，可以根据照明场合，灵活配置功能。配备液晶屏幕，支持本地按键控制，人机交互性好。支持网关通信，可通过上位机、手机app实现远程控制和配置场景一键配置。

产品功能

时控模块

l 具有定时/经纬时控/光控功能/时控功能

l 液晶显示屏，人机界面友好

l 星期模式/每路4组时间段设置

l 天文时钟、假期控制

控制模块

l 具有一键总开/消防联动功能

l 数码管配置，简约轻量

技术指标

工作电源：AC220V

回路输出：4路、6路、8路、10路、12路

安装方式：导轨安装

二、面板说明

三、面板说明

按键定义（以12路为例）

指示灯说明

四、时控模块功能设置

菜单介绍

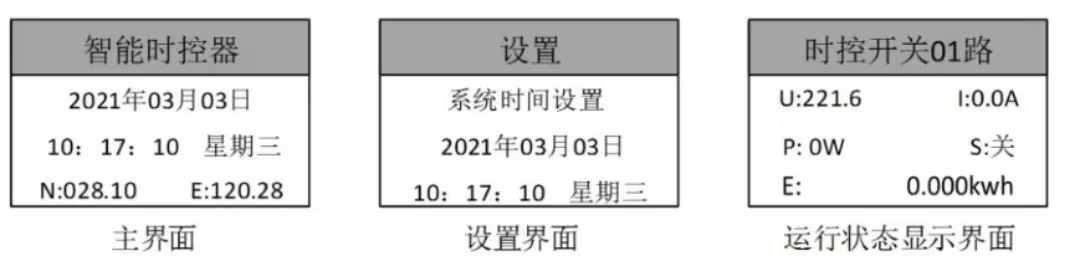

菜单界面依次为主界面、设置界面、运行状态显示界面。进入设置模式后，可以通过“左”、“右”键进行切换。不同的界面可以通过“上”、“下”键进行信息切换。切换界面如图

主界面信息介绍

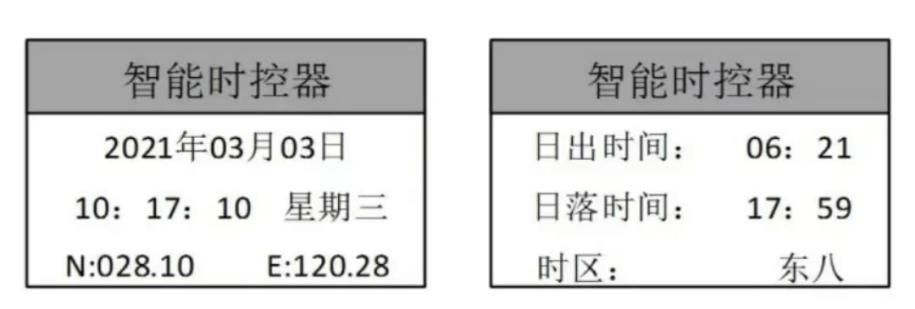

主界面可以显示当前模块设置的时间、经纬度、日出日落时间、时区。

按下SET键后，在主界面按“上”、“下”键可以切换界面，如图所示

设置界面介绍

在设置界面可以对系统时间、时控模式、光控模式这些主要功能进行设置。

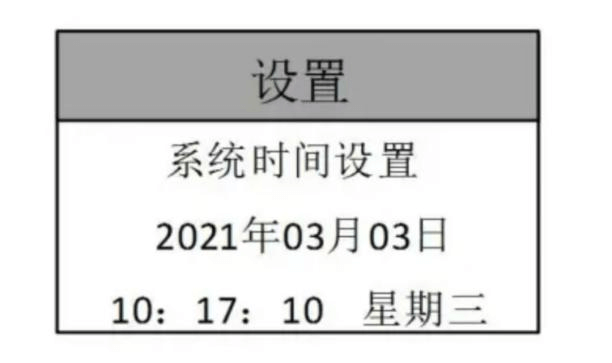

系统时间设置
